12

LEDs

ALLGEMEINE INFORMATIONEN ZU LEUCHTDIODEN

GENERAL INFORMATION ON LEDS

Leuchtdioden werden durch eine Vielzahl von Kennwerten cha-

rakterisiert. Die wohl wichtigste ist die Lichtstärke (luminous

intensity), die jedoch immer unter dem Aspekt des Abstrahl-

winkels (viewing angle) gesehen werden muss. Denn gerade im

Vergleich zum Lichtstrom (luminous flux), bei dem die gesamte

emittierte Lichtleistung

angegeben wird, han-

delt es sich bei der

Lichtstärke um eine

richtungsabhängige

Größe. Abb.1 zeigt den

Zusammenhang.

Die

Lichtstärke ist diejeni-

ge Lichtleistung, die auf

eine kreisrunde Fläche

von 1cm

2

in einem Ab-

stand von 100mm oder 316mm, gemessen von der LED-Spitze

aus, auftritt. Dabei ist es von besonderer Bedeutung, dass die

LED in ihrer mechanischen Achse exakt zentrisch und senkrecht

auf die Empfängerfläche ausgerichtet ist. Eine Fehljustage

kann sich mehr oder weniger stark auf den Messfehler auswir-

ken. Nach CIE 127 wird die Lichtstärke bei einem Abstand von

316mm im Fall I

LEDA

und 100mm im Fall I

LEDB

gemessen.

Light-emitting diodes are characterised by various parameters.

The most important characteristic parameter is the luminous

intensity, which must always be considered relative to the

viewing angle. This is due to the fact, that, in contrast to the

luminous flux, for which the entire emitted luminous power is

specified, the luminous

intensity is a directio-

nal value. This con-

nection is illustrated in

Figure 1. The luminous

intensity is the lumino-

us power impinging on

a circular area of 1 cm

2

at a distance of 100mm

or 316mm, measured

from the top of the LED.

In this context, it is of particular importance that the mecha-

nical axis of the LED is centrally and exactly vertically aligned

with respect to the receiving surface. A mismatch can affect

the accuracy of measurement. According to CIE 127, the lumi-

nous intensity is measured at a distance of 316mm (I

LEDA

) and

100mm (I

LEDB

).

Mechanische (rotations-

symmetrische) Achse

Mechanical (rotationally

symmetrical) axis

Photometerkopf

Photometer head

Winkel

Angle

d = 100 mm

A

Kreisrunde Messfläche von

100 mm

2

(d = 11,28 mm)

Circular measurement surface

of 100 mm

2

(d = 11,28 mm)

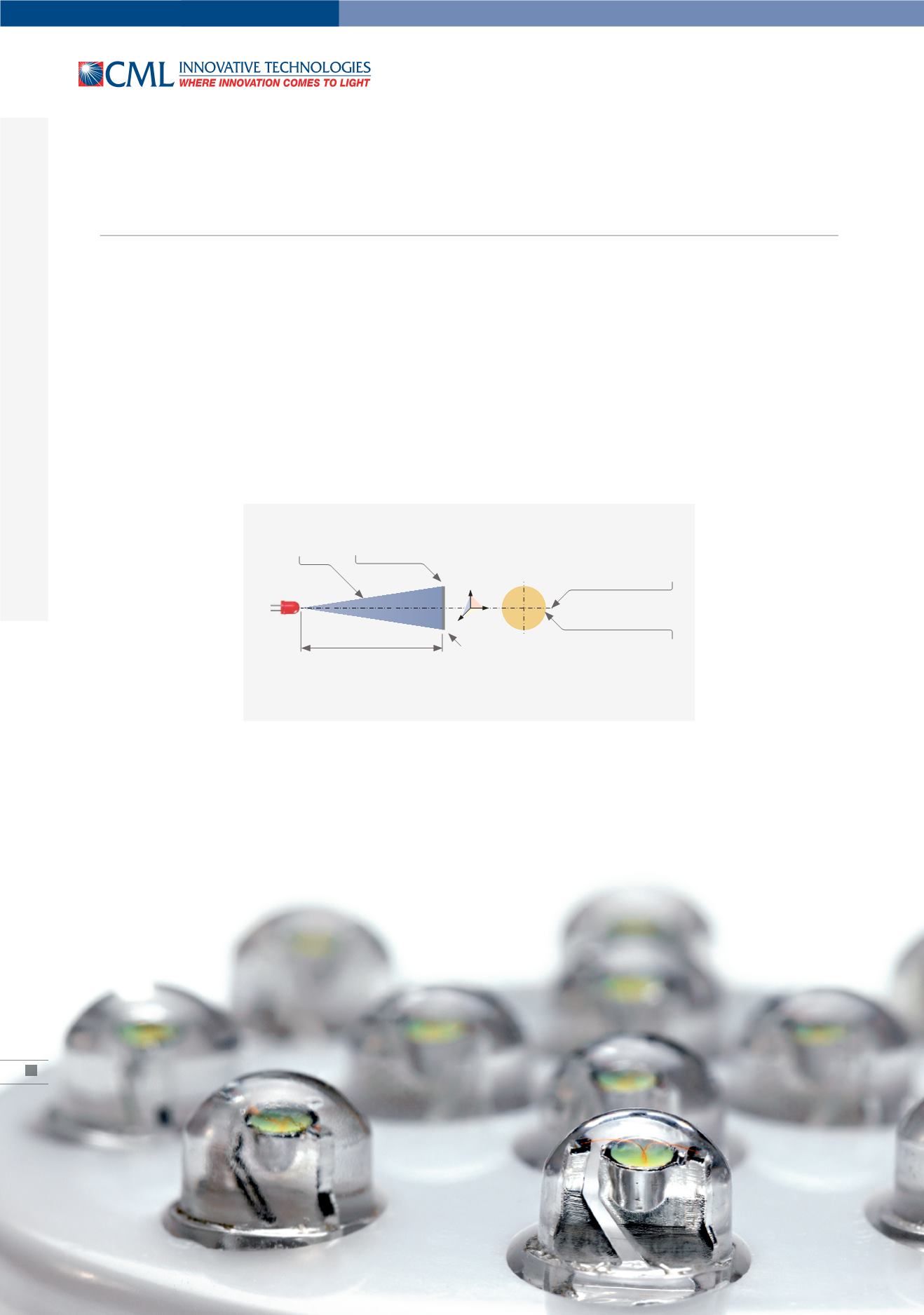

Abb.1 / Figure 1

LED

LEDB /
