38 / 77
6mm
8mm
12mm
14mm
16mm
19mm
22mm
EINBAUDURCHMESSER
MOUNTING HOLE
ZUBEHÖR
ACCESSORIES
38

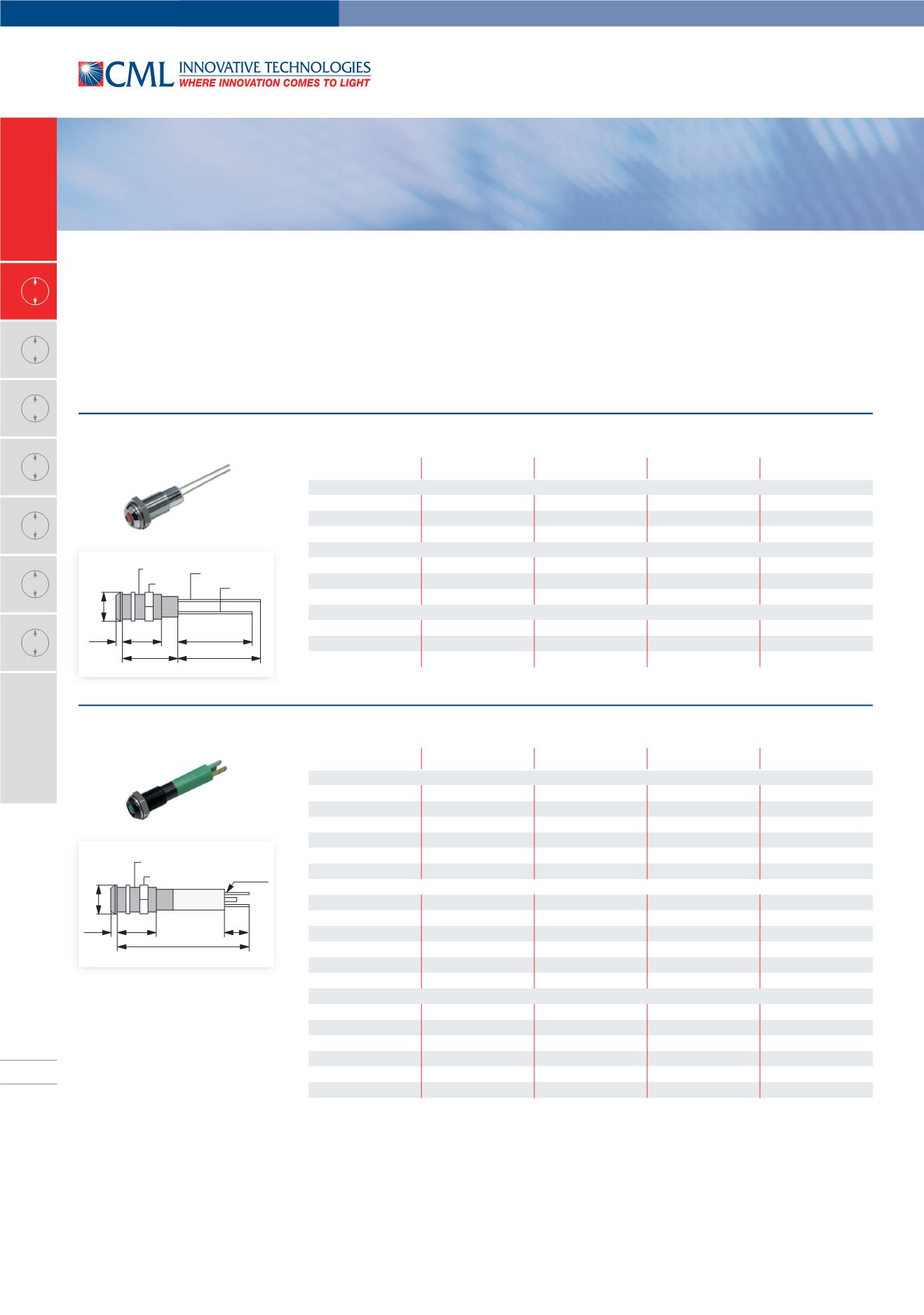

LED Signalleuchten
LED Panel Mount Indicators
Superflacher Reflektor ohne Vorwiderstand IP40 /
Superflat bezel without resistor IP40
Superflacher Reflektor mit Vorwiderstand IP40 /
Superflat bezel with resistor IP40
Part Number
Colour
Typ. Forward Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19000003
red
2,0V DC
–
13mcd at 20mA
19000001
green
2,2V DC
–
8mcd at 20mA
19000002
yellow
2,1V DC
–
8mcd at 20mA
Schwarzverchromter Metallreflektor /
Black chrome bezel
19001003
red
2,0V DC
–
13mcd at 20mA
19001001
green
2,2V DC
–
8mcd at 20mA
19001002
yellow
2,1V DC
–
8mcd at 20mA
Mattverchromter Metallreflektor /
Matt chrome bezel
19002003
red
2,0V DC
–
13mcd at 20mA
19002001
green
2,2V DC
–
8mcd at 20mA
19002002
yellow
2,1V DC
–
8mcd at 20mA
Maximale Frontplattenstärke 8,5mm /
Maximum panel thickness 8.5mm
Part Number
Colour
Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19000253
red
12V DC
20mA DC
13mcd
19000251
green
12V DC
20mA DC
8mcd
19000252
yellow
12V DC
20mA DC
8mcd
19000353
red
24V DC
15mA DC
8mcd
19000351
green
24V DC
15mA DC
6mcd
19000352
yellow
24V DC
15mA DC
6mcd
Schwarzverchromter Metallreflektor /
Black chrome bezel
19001253
red
12V DC
20mA DC
13mcd
19001251
green
12V DC
20mA DC
8mcd
19001252
yellow
12V DC
20mA DC
8mcd
19001353
red
24V DC
15mA DC
8mcd
19001351
green
24V DC
15mA DC
6mcd
19001352
yellow
24V DC
15mA DC
6mcd
Mattverchromter Metallreflektor /
Matt chrome bezel
19002253
red
12V DC
20mA DC
13mcd
19002251
green
12V DC
20mA DC
8mcd
19002252
yellow
12V DC
20mA DC
8mcd
19002353
red
24V DC
15mA DC
8mcd
19002351
green
24V DC
15mA DC
6mcd
19002352
yellow
24V DC
15mA DC
6mcd
Maximale Frontplattenstärke 8,5mm /
Maximum panel thickness 8.5mm
Andere Spannungen auf Anfrage /
Other voltages on request
13,5
9,5
SW 8
M 6 x 0,5
20
18
ø 7
Anode
anode
Kathode
cathode
1,5
2,0 x 0,5
32
9,5
SW 8
M 6 x 0,5
ø 7
6
1,5
LED Signalleuchten für den Einbaudurchmesser von 6mm (+0,2mm) sind mit hellen, verschie-
denfarbigen, diffusen 3mm LEDs bestückt. Sie sind mit hochglanzverchromten, schwarzver-
chromten oder mattverchromten Messingreflektoren lieferbar. Der Anschluss erfolgt in der
Regel über Flachstecker 2,0 x 0,5mm. Die entsprechenden Flachsteckhülsen finden Sie auf
der Zubehör-Seite. Die Montage der LED Signalleuchten erfolgt mittels der mitgelieferten
Sprengringe und Muttern.
Messingflachstecker = Anode (+)
verzinnter Flachstecker = Kathode (-)
LED panel mount indicators for a 6mm (+0.2mm) mounting hole are manufactured with high
brightness coloured diffused 3mm LEDs. These LEDs are fitted in high quality satin chrome,
black chrome or matt chrome metal bezels, supplied with fixing nut and washer. Connection
is usually by faston tab terminals 2.0 x 0.5mm. Suitable crimp connectors can be found on
the page for accessories.
Brass terminals = anode (+)
Tinned terminals = cathode (-)
