43 / 77
6mm
8mm
12mm
14mm
16mm
19mm
22mm
EINBAUDURCHMESSER
MOUNTING HOLE
ZUBEHÖR
ACCESSORIES
43

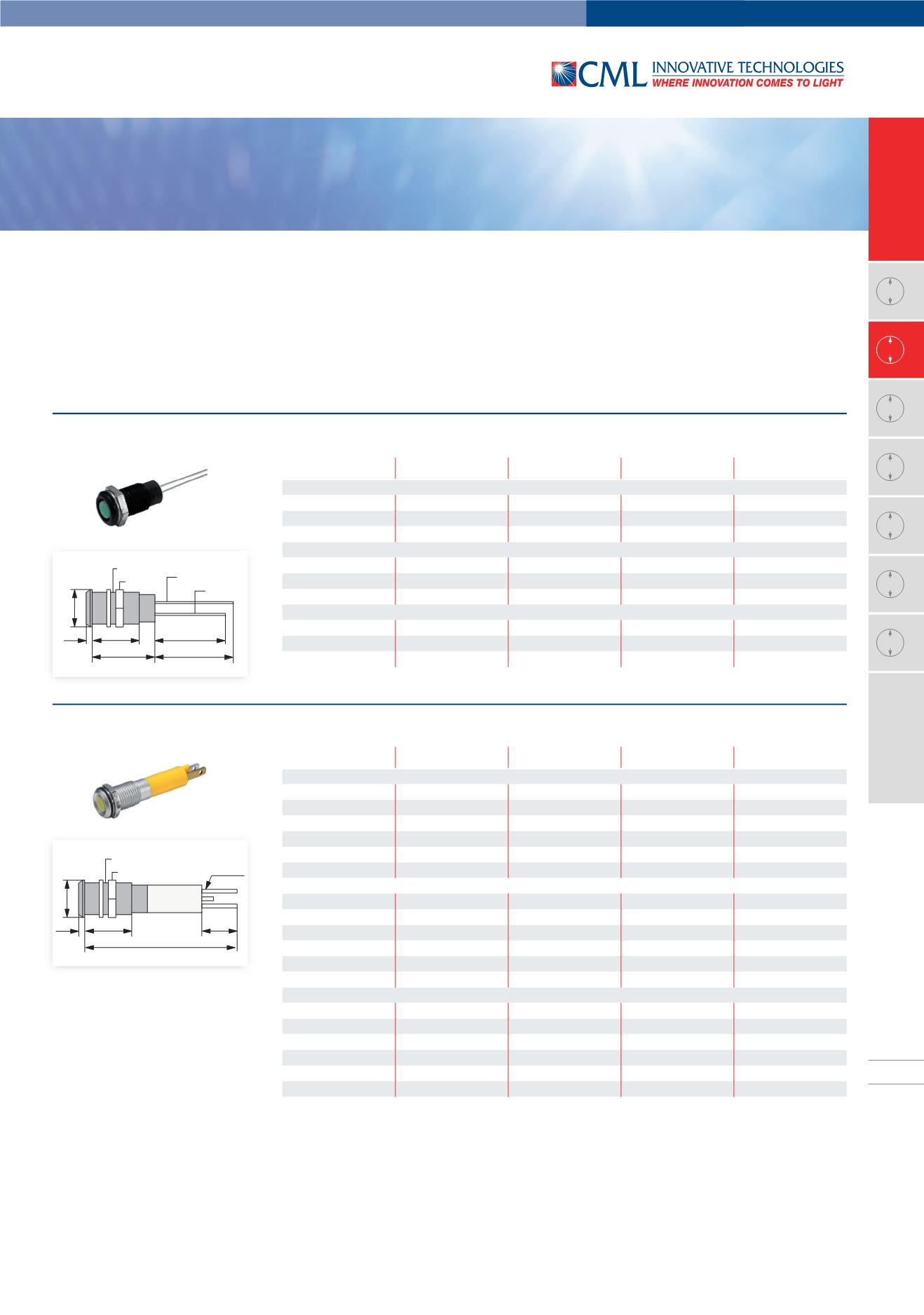

LED Signalleuchten
LED Panel Mount Indicators
Superflacher Reflektor ohne Vorwiderstand IP40 /
Superflat bezel without resistor IP40
Superflacher Reflektor mit Vorwiderstand IP67 /
Superflat bezel with resistor IP67
Part Number
Colour
Typ. Forward Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19010003
red
2,0V DC
–
13mcd at 20mA
19010001
green
2,2V DC
–
8mcd at 20mA
19010002
yellow
2,1V DC
–
8mcd at 20mA
Schwarzverchromter Metallreflektor /
Black chrome bezel
19011003
red
2,0V DC
–
13mcd at 20mA
19011001
green
2,2V DC
–
8mcd at 20mA
19011002
yellow
2,1V DC
–
8mcd at 20mA
Mattverchromter Metallreflektor /
Matt chrome bezel
19012003
red
2,0V DC
–
13mcd at 20mA
19012001
green
2,2V DC
–
8mcd at 20mA
19012002
yellow
2,1V DC
–
8mcd at 20mA
Maximale Frontplattenstärke 10mm /
Maximum panel thickness 10mm
Part Number
Colour
Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19010253
red
12V DC
20mA DC
13mcd
19010251
green
12V DC
20mA DC
8mcd
19010252
yellow
12V DC
20mA DC
8mcd
19010353
red
24V DC
20mA DC
13mcd
19010351
green
24V DC
20mA DC
8mcd
19010352
yellow
24V DC
20mA DC
8mcd
Schwarzverchromter Metallreflektor /
Black chrome bezel
19011253
red
12V DC
20mA DC
13mcd
19011251
green
12V DC
20mA DC
8mcd
19011252
yellow
12V DC
20mA DC
8mcd
19011353
red
24V DC
20mA DC
13mcd
19011351
green
24V DC
20mA DC
8mcd
19011352
yellow
24V DC
20mA DC
8mcd
Mattverchromter Metallreflektor /
Matt chrome bezel
19012253
red
12V DC
20mA DC
13mcd
19012251
green
12V DC
20mA DC
8mcd
19012252
yellow
12V DC
20mA DC
8mcd
19012353
red
24V DC
20mA DC
13mcd
19012351
green
24V DC
20mA DC
8mcd
19012352
yellow
24V DC
20mA DC
8mcd
Maximale Frontplattenstärke 10mm /
Maximum panel thickness 10mm
Andere Spannungen auf Anfrage /
Other voltages on request
16
12
20
ø 9,5
SW 10
M 8 x 0,75
1,5
18
Anode
anode
Kathode
cathode
12
SW 10
M 8 x 0,75
ø 9,5
1,5
2,8 x 0,8
40
9
LED Signalleuchten für den Einbaudurchmesser von 8mm (+0,2mm) sind mit hellen, verschie-
denfarbigen, diffusen 5mm LEDs bzw. Linsen bestückt. Sie sind mit hochglanzverchromten,
schwarzverchromten oder mattverchromten Messingreflektoren lieferbar. Der Anschluss
erfolgt in der Regel über Flachstecker 2,8 x 0,8mm. Die entsprechenden Flachsteckhülsen
finden Sie auf der Zubehör-Seite. Die Montage der LED Signalleuchten erfolgt mittels der
mitgelieferten Sprengringe und Muttern.
Messingflachstecker = Anode (+)
verzinnter Flachstecker = Kathode (-)
LED panel mount indicators for a 8mm (+0.2mm) mounting hole are manufactured with high
brightness coloured diffused 5mm LEDs or lenses. These LEDs or lenses are fitted in high
quality satin chrome, black chrome or matt chrome metal bezels, supplied with fixing nut and
washer. Connection is usually by faston tab terminals 2.8 x 0.8mm. Suitable crimp connec-
tors can be found on the page for accessories.
Brass terminals = anode (+)
Tinned terminals = cathode (-)
