49 / 77
6mm
8mm
12mm
14mm
16mm
19mm
22mm
EINBAUDURCHMESSER
MOUNTING HOLE
ZUBEHÖR
ACCESSORIES
49

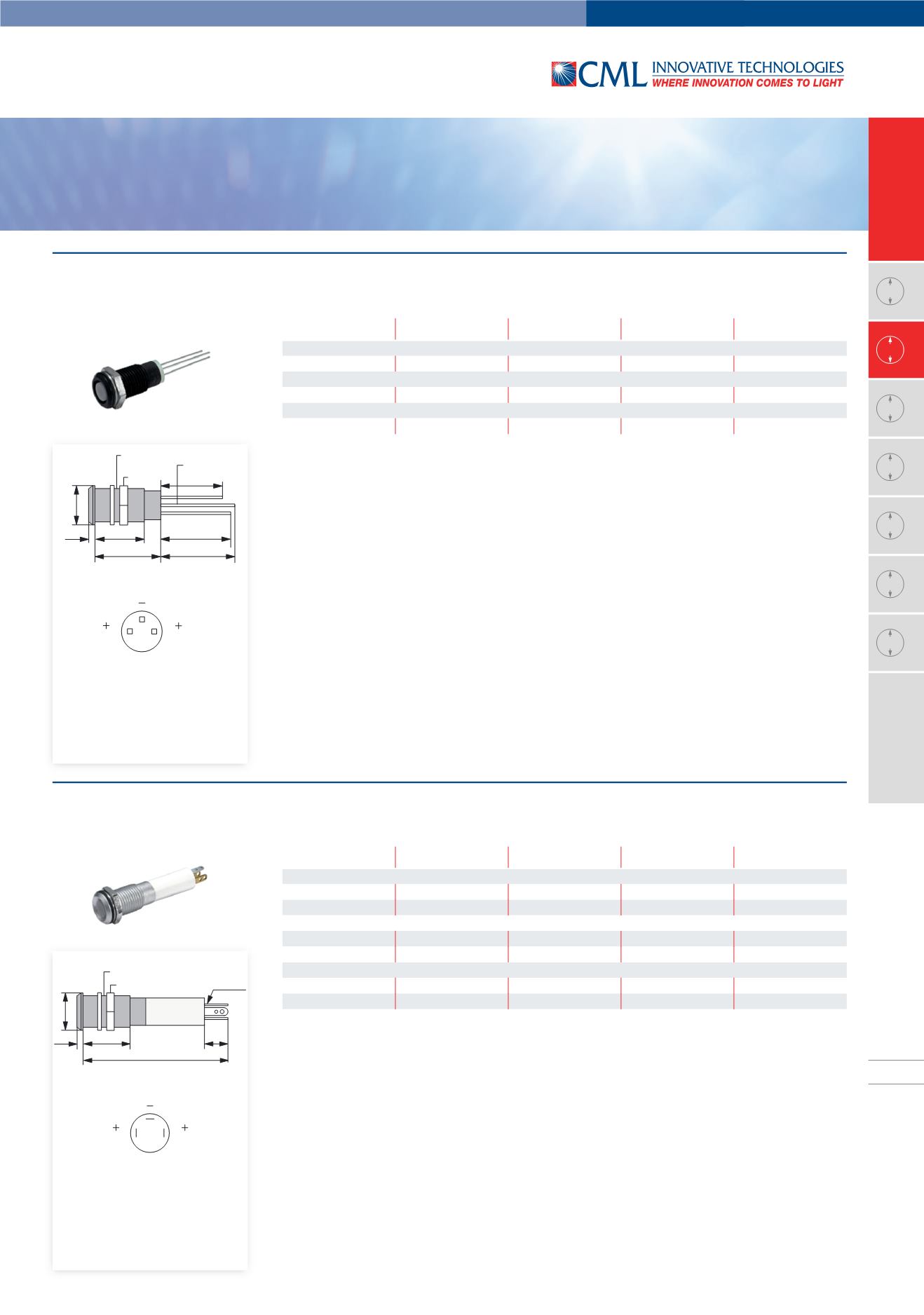

LED Signalleuchten
LED Panel Mount Indicators
Superflacher Reflektor dreifarbig ohne Vorwiderstand IP40 /
Superflat bezel tri-colour without resistor IP40
Part Number
Colour
Typ. Forward Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19100004
red/green/yellow
2,1/2,2/2,2V DC
–
3/3/6mcd at 20mA
Schwarzverchromter Metallreflektor /
Black chrome bezel
19101004
red/green/yellow
2,1/2,2/2,2V DC
–
3/3/6mcd at 20mA
Mattverchromter Metallreflektor /
Matt chrome bezel
19102004
red/green/yellow
2,1/2,2/2,2V DC
–
3/3/6mcd at 20mA
Maximale Frontplattenstärke 10mm /
Maximum panel thickness 10mm
16
12
18
ø 9,5
SW 10
M 8 x 0,75
1,5
17
15
Kathode
cathode
grün /
green
rot /
red
gemeinsame Kathode
common cathode
Schaltungsmöglichkeiten:
Rot,grün oder gelb – Beide Dioden ergeben
gelb als Farbmischung
Operationmodes:
Red,greenoryellow–Bothdiodesproduce
yellowasamixedcolour
Superflacher Reflektor dreifarbig mit Vorwiderstand IP67 /
Superflat bezel tri-colour with resistor IP67
Part Number
Colour
Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19100254
red/green/yellow
12V DC
15/15/30mA DC
3/3/6mcd
19100354
red/green/yellow
24V DC
15/15/30mA DC
3/3/6mcd
Schwarzverchromter Metallreflektor /
Black chrome bezel
19101254
red/green/yellow
12V DC
15/15/30mA DC
3/3/6mcd
19101354
red/green/yellow
24V DC
15/15/30mA DC
3/3/6mcd
Mattverchromter Metallreflektor /
Matt chrome bezel
19102254
red/green/yellow
12V DC
15/15/30mA DC
3/3/6mcd
19102354
red/green/yellow
24V DC
15/15/30mA DC
3/3/6mcd
Maximale Frontplattenstärke 10mm /
Maximum panel thickness 10mm
Andere Spannungen auf Anfrage /
Other voltages on request
Schaltungsmöglichkeiten:
Rot,grün oder gelb – Beide Dioden
ergeben gelb als Farbmischung
Operationmodes:
Red,greenoryellow–Bothdiodes
produceyellowasamixedcolour
2,0 x 0,5
37
12
SW 10
M 8 x 0,75
ø 9,5
6
1,5
grün /
green
rot /
red
gemeinsame Kathode
common cathode
