51 / 77
6mm
8mm
12mm
14mm
16mm
19mm
22mm
EINBAUDURCHMESSER
MOUNTING HOLE
ZUBEHÖR
ACCESSORIES
51

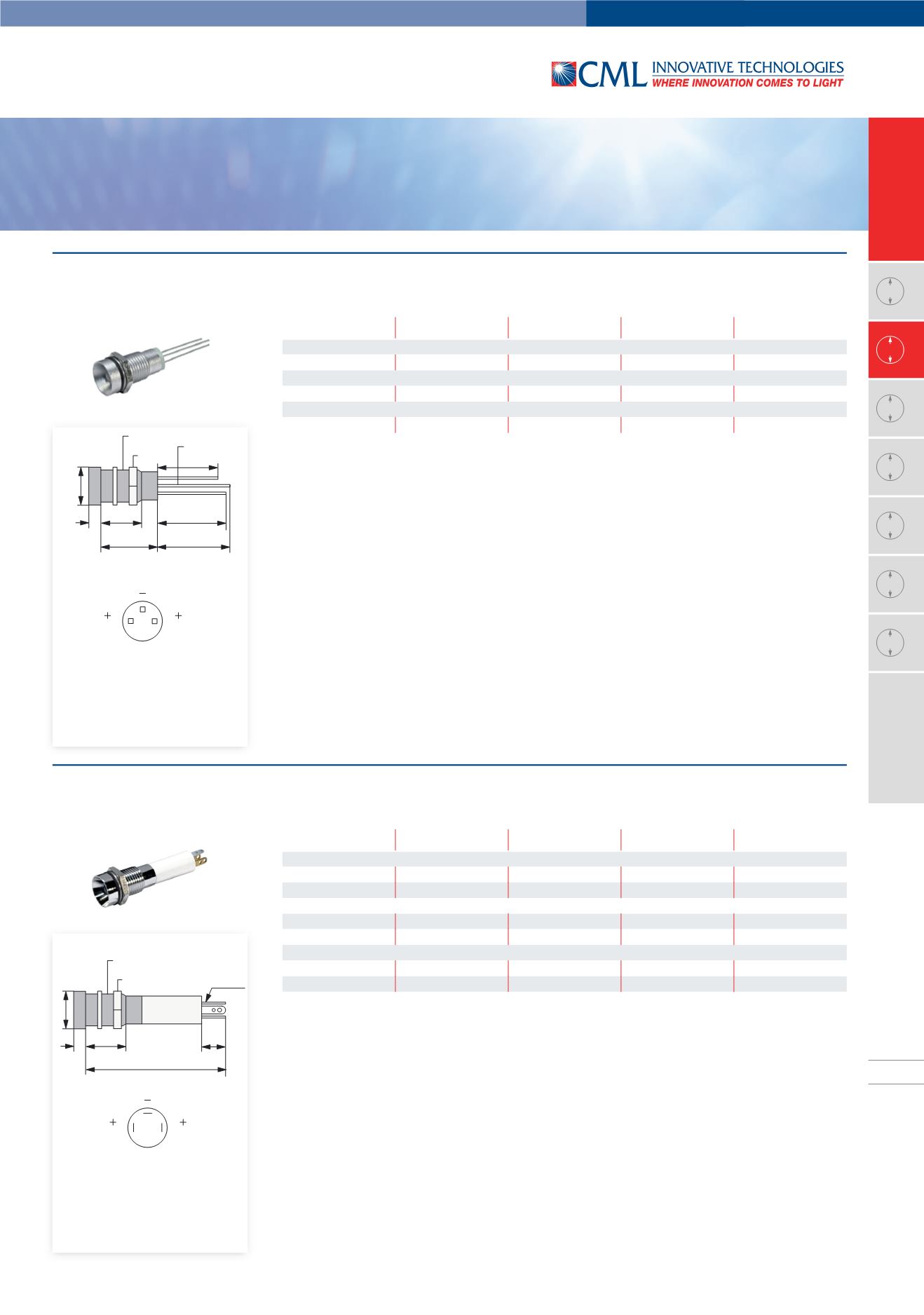

LED Signalleuchten
LED Panel Mount Indicators
Innenreflektor dreifarbig ohne Vorwiderstand IP40 /
Recessed (interior) bezel tri-colour without resistor IP40
Part Number
Colour
Typ. Forward Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19130004
red/green/yellow
2,1/2,2/2,2V DC
–
10/20/30mcd at 20mA
Schwarzverchromter Metallreflektor /
Black chrome bezel
19131004
red/green/yellow
2,1/2,2/2,2V DC
–
10/20/30mcd at 20mA
Mattverchromter Metallreflektor /
Matt chrome bezel
19132004
red/green/yellow
2,1/2,2/2,2V DC
–
10/20/30mcd at 20mA
Maximale Frontplattenstärke 8mm /
Maximum panel thickness 8mm
Schaltungsmöglichkeiten:
Rot,grün oder gelb – Beide Dioden
ergeben gelb als Farbmischung
Operationmodes:
Red,greenoryellow–Bothdiodes
produceyellowasamixedcolour
18
17
15
Kathode
cathode
ø 9,5
10
3
SW 10
M 8 x 0,75
14
grün /
green
rot /
red
gemeinsame Kathode
common cathode
Innenreflektor dreifarbig mit Vorwiderstand IP67 /
Recessed (interior) bezel tri-colour with resistor IP67
Part Number
Colour
Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19TR0I12
red/green/yellow
12V DC
20/20/40mA DC
10/20/30mcd
19TR0I24
red/green/yellow
24V DC
15/15/30mA DC
8/15/23mcd
Schwarzverchromter Metallreflektor /
Black chrome bezel
19TR1I12
red/green/yellow
12V DC
20/20/40mA DC
10/20/30mcd
19TR1I24
red/green/yellow
24V DC
15/15/30mA DC
8/15/23mcd
Mattverchromter Metallreflektor /
Matt chrome bezel
19TR2I12
red/green/yellow
12V DC
20/20/40mA DC
10/20/30mcd
19TR2I24
red/green/yellow
24V DC
15/15/30mA DC
8/15/23mcd
Maximale Frontplattenstärke 8mm /
Maximum panel thickness 8mm
Andere Spannungen auf Anfrage /
Other voltages on request
Schaltungsmöglichkeiten:
Rot,grün oder gelb – Beide Dioden
ergeben gelb als Farbmischung
Operationmodes:
Red,greenoryellow–Bothdiodesproduce
yellowasamixedcolour
35
6
ø 9,5
10 3
SW 10
M 8 x 0,75
2,0 x 0,5
grün /
green
rot /
red
gemeinsame Kathode
common cathode
