50 / 77
6mm
8mm
12mm
14mm
16mm
19mm
22mm
EINBAUDURCHMESSER
MOUNTING HOLE
ZUBEHÖR
ACCESSORIES
50

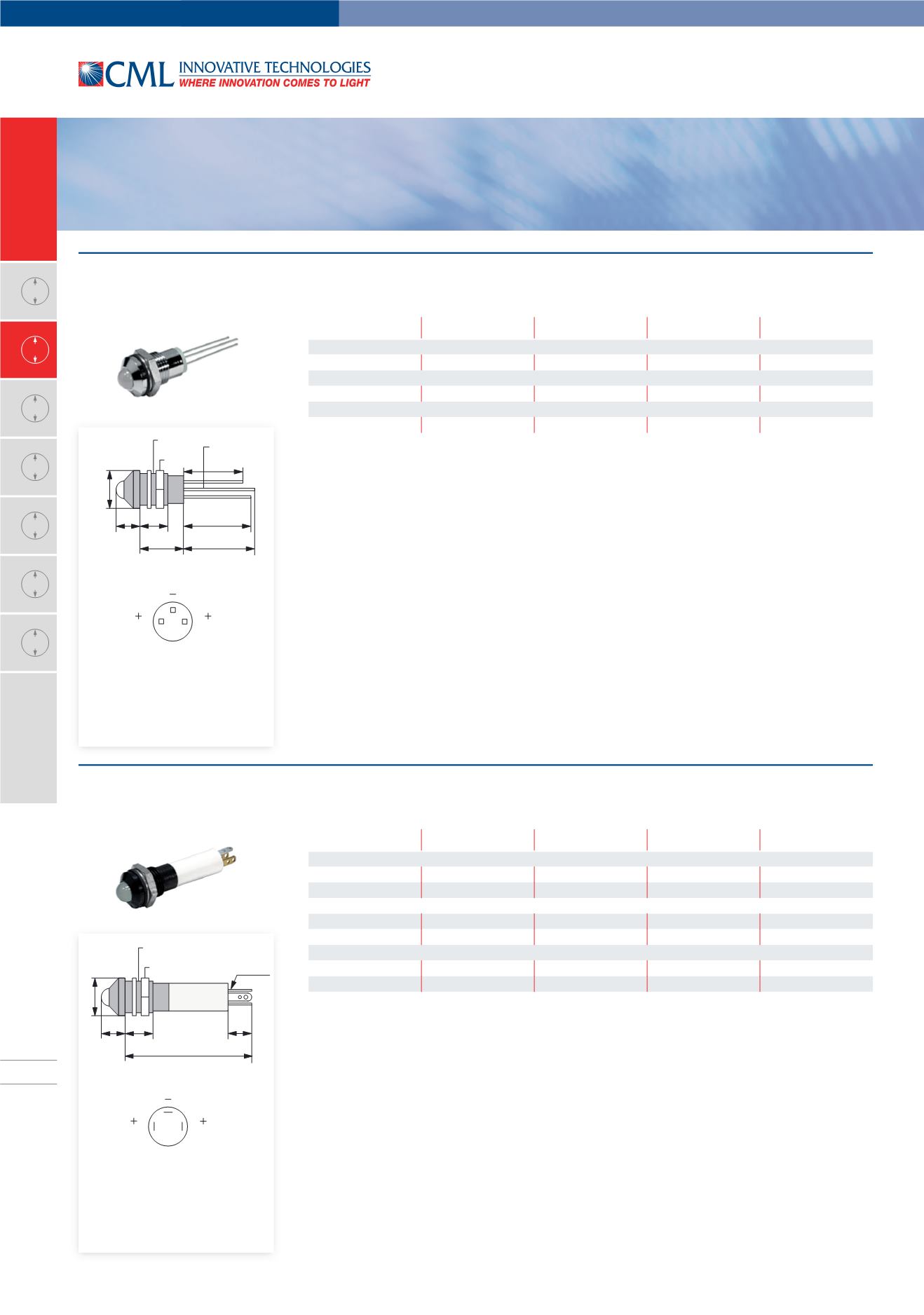

LED Signalleuchten
LED Panel Mount Indicators
Außenreflektor dreifarbig ohne Vorwiderstand IP40 /
Prominent (exterior) bezel tri-colour without resistor IP40
Part Number
Colour
Typ. Forward Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19120004
red/green/yellow
2,1/2,2/2,2V DC
–
10/20/30mcd at 20mA
Schwarzverchromter Metallreflektor /
Black chrome bezel
19121004
red/green/yellow
2,1/2,2/2,2V DC
–
10/20/30mcd at 20mA
Mattverchromter Metallreflektor /
Matt chrome bezel
19122004
red/green/yellow
2,1/2,2/2,2V DC
–
10/20/30mcd at 20mA
Maximale Frontplattenstärke 5,5mm /
Maximum panel thickness 5.5mm
Schaltungsmöglichkeiten:
Rot,grün oder gelb – Beide Dioden
ergeben gelb als Farbmischung
Operationmodes:
Red,greenoryellow–Bothdiodes
produceyellowasamixedcolour
5
11
ø 9,5
7
18
17
SW 10
M 8 x 0,75
15
Kathode
cathode
grün /
green
rot /
red
gemeinsame Kathode
common cathode
Außenreflektor dreifarbig mit Vorwiderstand IP67 /
Prominent (exterior) bezel tri-colour with resistor IP67
Part Number
Colour
Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19TR0A12
red/green/yellow
12V DC
20/20/40mA DC
10/20/30mcd
19TR0A24
red/green/yellow
24V DC
15/15/30mA DC
8/15/23mcd
Schwarzverchromter Metallreflektor /
Black chrome bezel
19TR1A12
red/green/yellow
12V DC
20/20/40mA DC
10/20/30mcd
19TR1A24
red/green/yellow
24V DC
15/15/30mA DC
8/15/23mcd
Mattverchromter Metallreflektor /
Matt chrome bezel
19TR2A12
red/green/yellow
12V DC
20/20/40mA DC
10/20/30mcd
19TR2A24
red/green/yellow
24V DC
15/15/30mA DC
8/15/23mcd
Maximale Frontplattenstärke 5,5mm /
Maximum panel thickness 5.5mm
Andere Spannungen auf Anfrage /
Other voltages on request
Schaltungsmöglichkeiten:
Rot,grün oder gelb – Beide Dioden
ergeben gelb als Farbmischung
Operationmodes:
Red,greenoryellow–Bothdiodes
produceyellowasamixedcolour
5
ø 9,5
7
32
SW 10
M 8 x 0,75
2,0 x 0,5
6
grün /
green
rot /
red
gemeinsame Kathode
common cathode
