56 / 77
6mm
8mm
12mm
14mm
16mm
19mm
22mm
EINBAUDURCHMESSER
MOUNTING HOLE
ZUBEHÖR
ACCESSORIES
56

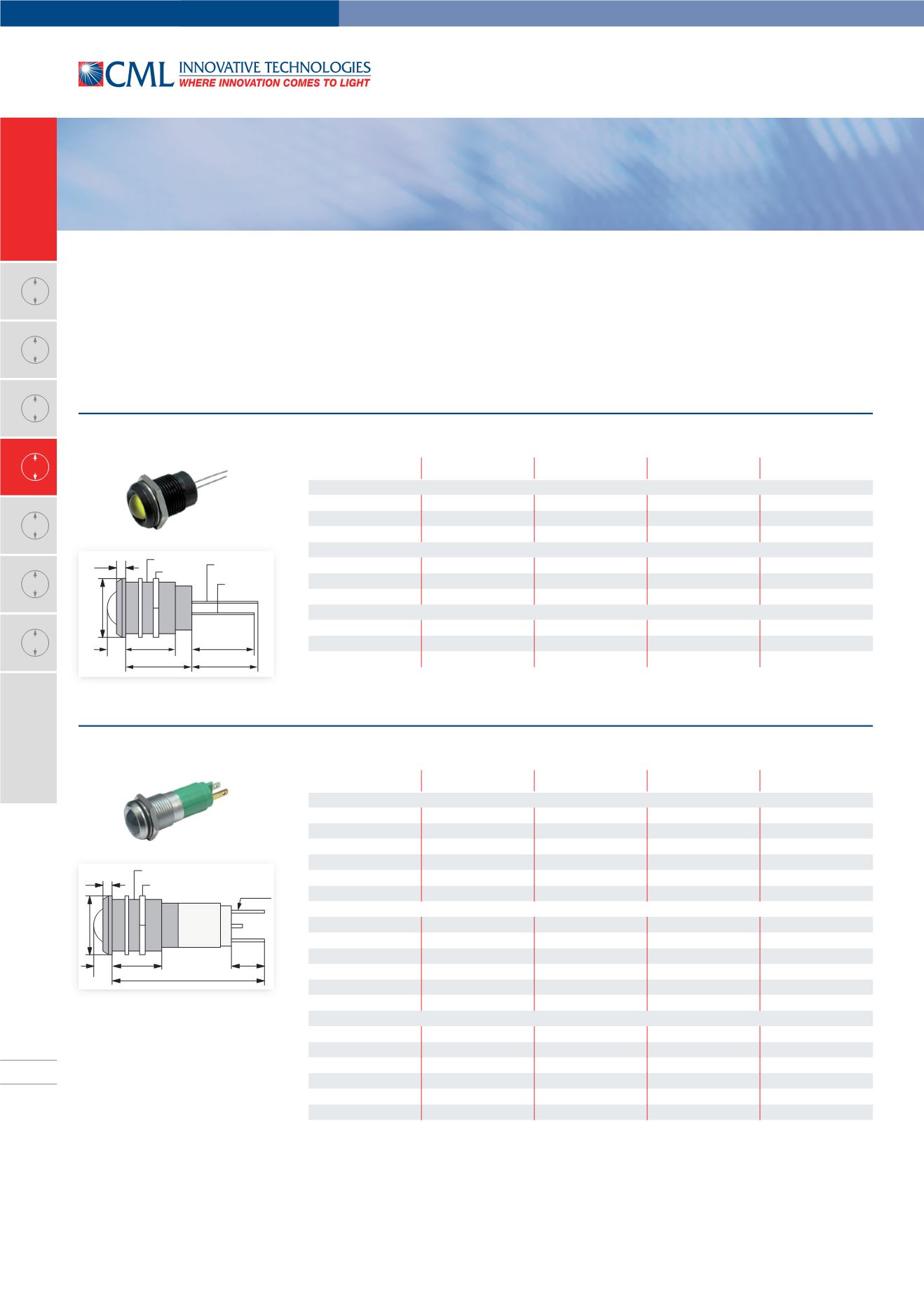

LED Signalleuchten
LED Panel Mount Indicators
Standardreflektor ohne Vorwiderstand IP40 /
Standard bezel without resistor IP40
Standardreflektor mit Vorwiderstand IP67 /
Standard bezel with resistor IP67
Part Number
Colour
Typ. Forward Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19210000
red
2,0V DC
–
150mcd at 20mA
19210001
green
2,2V DC
–
70mcd at 20mA
19210002
yellow
2,1V DC
–
70mcd at 20mA
Schwarzverchromter Metallreflektor /
Black chrome bezel
19211000
red
2,0V DC
–
150mcd at 20mA
19211001
green
2,2V DC
–
70mcd at 20mA
19211002
yellow
2,1V DC
–
70mcd at 20mA
Mattverchromter Metallreflektor /
Matt chrome bezel
19212000
red
2,0V DC
–
150mcd at 20mA
19212001
green
2,2V DC
–
70mcd at 20mA
19212002
yellow
2,1V DC
–
70mcd at 20mA
Maximale Frontplattenstärke 11mm /
Maximum panel thickness 11mm
Part Number
Colour
Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19210250
red
12V DC
20mA DC
150mcd
19210251
green
12V DC
20mA DC
70mcd
19210252
yellow
12V DC
20mA DC
70mcd
19210350
red
24V DC
20mA DC
150mcd
19210351
green
24V DC
20mA DC
70mcd
19210352
yellow
24V DC
20mA DC
70mcd
Schwarzverchromter Metallreflektor /
Black chrome bezel
19211250
red
12V DC
20mA DC
150mcd
19211251
green
12V DC
20mA DC
70mcd
19211252
yellow
12V DC
20mA DC
70mcd
19211350
red
24V DC
20mA DC
150mcd
19211351
green
24V DC
20mA DC
70mcd
19211352
yellow
24V DC
20mA DC
70mcd
Mattverchromter Metallreflektor /
Matt chrome bezel
19212250
red
12V DC
20mA DC
150mcd
19212251
green
12V DC
20mA DC
70mcd
19212252
yellow
12V DC
20mA DC
70mcd
19212350
red
24V DC
20mA DC
150mcd
19212351
green
24V DC
20mA DC
70mcd
19212352
yellow
24V DC
20mA DC
70mcd
Maximale Frontplattenstärke 11mm /
Maximum panel thickness 11mm
Andere Spannungen auf Anfrage /
Other voltages on request
18
13,5
SW 17
5
ø 16
M 14 x 1
2,5
17
18
Anode
anode
Kathode
cathode
41
±
2
13,5
SW 17
5
ø 16
M 14 x 1
2,5
9
2,8 x 0,8
LED Signalleuchten für den Einbaudurchmesser von 14mm (+0,2mm) sind mit hellen, ver-
schiedenfarbigen, diffusen 10mm LEDs bzw. Linsen bestückt. Sie sind mit hochglanzver-
chromten, schwarzverchromten oder mattverchromten Messingreflektoren lieferbar. Der
Anschluss erfolgt in der Regel über Flachstecker 2,8 x 0,8mm. Die entsprechenden Flach-
steckhülsen finden Sie auf der Zubehör-Seite. Die Montage der LED Signalleuchten erfolgt
mittels der mitgelieferten Sprengringe und Muttern.
Messingflachstecker = Anode (+)
verzinnter Flachstecker = Kathode (-)
LED panel mount indicators for a 14mm (+0.2mm) mounting hole are manufactured with
high brightness coloured diffused 10mm LEDs or lenses. These LEDs or lenses are fitted in
high quality satin chrome, black chrome or matt chrome metal bezels, supplied with fixing
nut and washer. Connection is usually by faston tab terminals 2.8 x 0.8mm. Suitable crimp
connectors can be found on the page for accessories.
Brass terminals = anode (+)
Tinned terminals = cathode (-)
