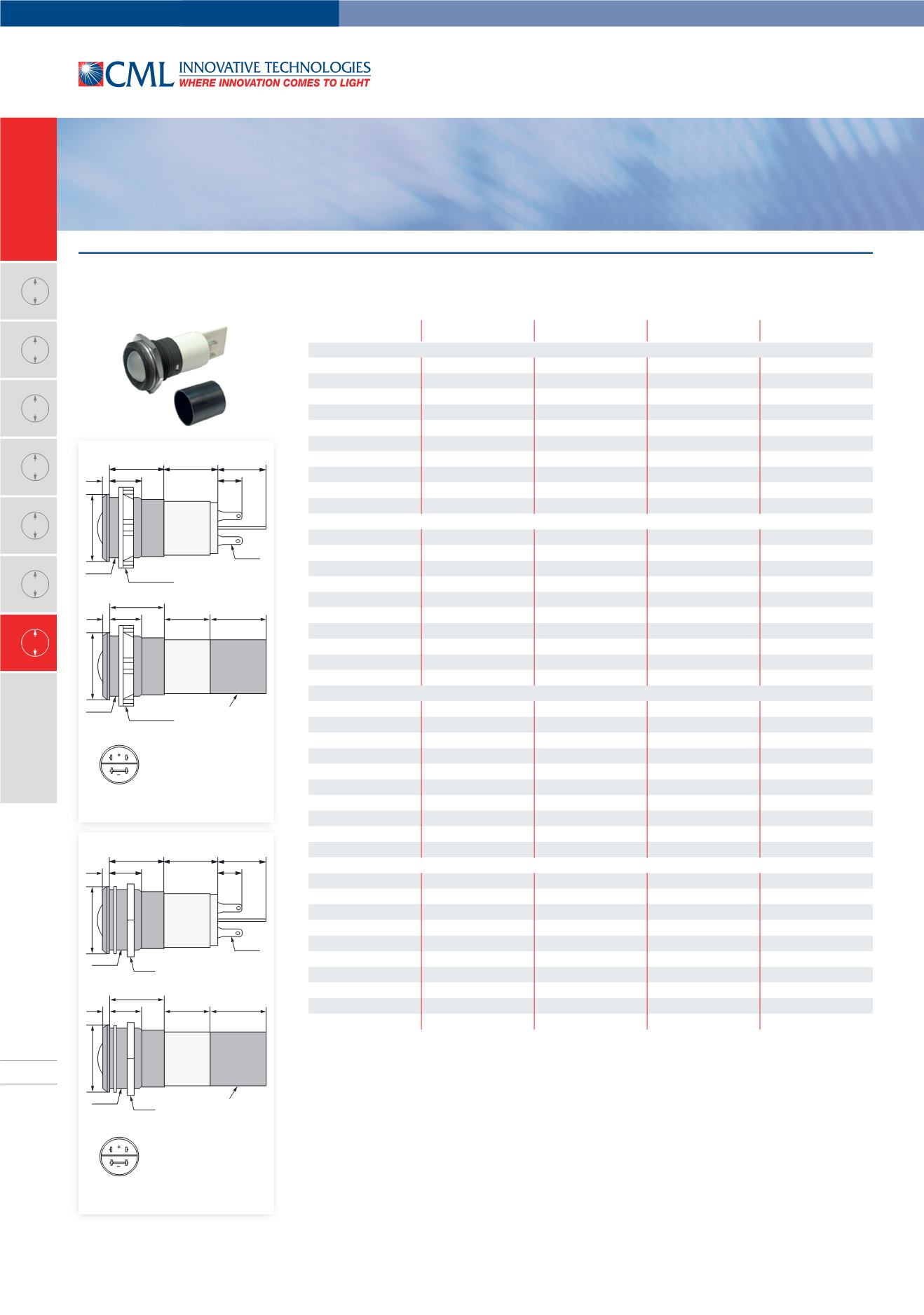

74
LED Signalleuchten
LED Panel Mount Indicators
Standardreflektor runde Linse 130/230V AC mit Berührungsschutzhülse IP67 /
Standard bezel round lens 130/230V AC with protection tube IP67
Part Number
Colour
Voltage
Typ. Current
Typ. Lumi. Intensity
Schwarzer Kunststoffreflektor /
Black plastic bezel
195E1130
red
130V AC
6mA AC
60mcd
195E1131
green
130V AC
6mA AC
150mcd
195E1132
yellow
130V AC
6mA AC
130mcd
195E1137
blue
130V AC
6mA AC
100mcd
195E113W
white
130V AC
3mA AC
450mcd
195E1230
red
230V AC
4mA AC
40mcd
195E1231
green
230V AC
4mA AC
100mcd
195E1232
yellow
230V AC
4mA AC
85mcd
195E1237
blue
230V AC
4mA AC
70mcd
195E123W
white
230V AC
2mA AC
300mcd
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
195E0130M
red
130V AC
6mA AC
60mcd
195E0131M
green
130V AC
6mA AC
150mcd
195E0132M
yellow
130V AC
6mA AC
130mcd
195E0137M
blue
130V AC
6mA AC
100mcd
195E013WM
white
130V AC
3mA AC
450mcd
195E0230M
red
230V AC
4mA AC
40mcd
195E0231M
green
230V AC
4mA AC
100mcd
195E0232M
yellow
230V AC
4mA AC
85mcd
195E0237M
blue
230V AC
4mA AC
70mcd
195E023WM
white
230V AC
2mA AC
300mcd
Schwarzverchromter Metallreflektor /
Black chrome bezel
195E1130M
red
130V AC
6mA AC
60mcd
195E1131M
green
130V AC
6mA AC
150mcd
195E1132M
yellow
130V AC
6mA AC
130mcd
195E1137M
blue
130V AC
6mA AC
100mcd
195E113WM
white
130V AC
3mA AC
450mcd
195E1230M
red
230V AC
4mA AC
40mcd
195E1231M
green
230V AC
4mA AC
100mcd
195E1232M
yellow
230V AC
4mA AC
85mcd
195E1237M
blue
230V AC
4mA AC
70mcd
195E123WM
white
230V AC
2mA AC
300mcd
Mattverchromter Metallreflektor /
Matt chrome bezel
195E2130M
red
130V AC
6mA AC
60mcd
195E2131M
green
130V AC
6mA AC
150mcd
195E2132M
yellow
130V AC
6mA AC
130mcd
195E2137M
blue
130V AC
6mA AC
100mcd
195E213WM
white
130V AC
3mA AC
450mcd
195E2230M
red
230V AC
4mA AC
40mcd
195E2231M
green
230V AC
4mA AC
100mcd
195E2232M
yellow
230V AC
4mA AC
85mcd
195E2237M
blue
230V AC
4mA AC
70mcd
195E223WM
white
230V AC
2mA AC
300mcd
Maximale Frontplattenstärke 8,5mm /
Maximum panel thickness 8.5mm
Andere Spannungen auf Anfrage /
Other voltages on request
25
12
20
21
2,5
M22 x 1,5
Berührungsschutzhülse
protection tube
17
Mutter /
nut
ø 30
20
20
18
25
2,5
M 22 x 1,5
Mutter /
nut
ø 30
12
9
2,8 x 0,8
Kunststoffausführung
/versionwithblackplasticbezel
(Kathode /
cathode
)
1
4
3
2
(Anode /
anode
)
Die 130VAC und 230VACVersionen
werdengrundsätzlich mit
Berührungsschutzhülse geliefert.
Ingeneralwe supply the130VACand
230VACversionswitha
protection tube.
20
20
18
25
2,5
12
9
2,8 x 0,8
M 22 x 1,5
SW27
25
12
20
21
2,5
17
M 22 x 1,5
SW27
Berührungsschutzhülse
protection tube
Metallausführung
/versionwithmetalbezel
(Kathode /
cathode
)
1
4
3
2
(Anode /
anode
)
Die 130VAC und 230VACVersionen
werdengrundsätzlich mit
Berührungsschutzhülse geliefert.
Ingeneralwe supply the130VACand
230VACversionswitha
protection tube.
