66 / 77
6mm
8mm
12mm
14mm
16mm
19mm
22mm
EINBAUDURCHMESSER
MOUNTING HOLE
ZUBEHÖR
ACCESSORIES
66

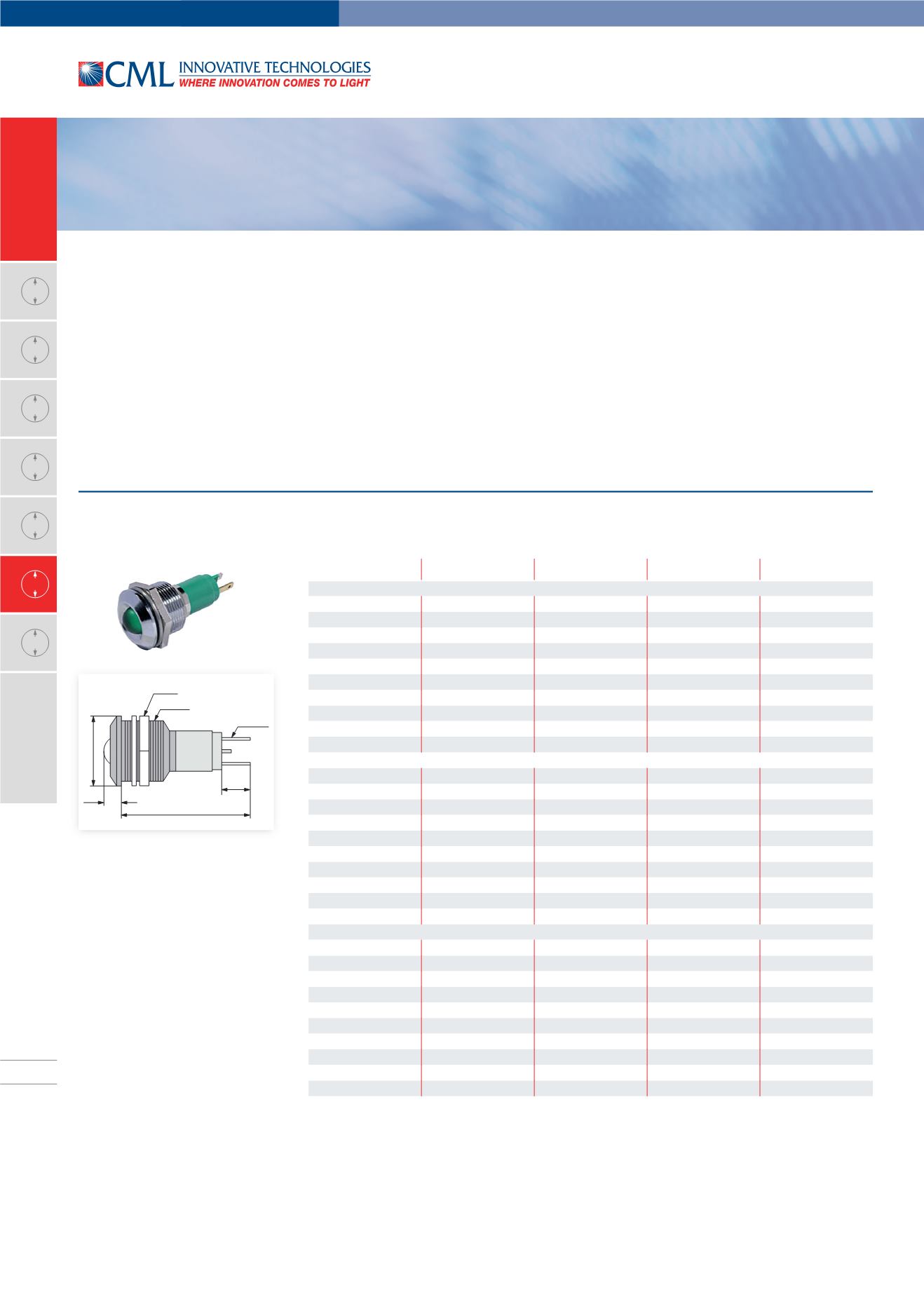

LED Signalleuchten
LED Panel Mount Indicators
Standardreflektor runde Linse mit Vorwiderstand und Einweggleichrichter IP67 /
Standard bezel round lens with resistor and half-wave rectifier IP67
Part Number
Colour
Voltage
Typ. Current
Typ. Lumi. Intensity
Hochglanzverchromter Metallreflektor /
Satin chrome bezel
19700250
red
12V AC/DC
8mA AC / 16mA DC
1500mcd
19700255
green
12V AC/DC
7mA AC / 14mA DC
1200mcd
19700252
yellow
12V AC/DC
8mA AC / 16mA DC
1000mcd
19700257
blue
12V AC/DC
7mA AC / 14mA DC
350mcd
1970025W
white
12V AC/DC
2,5mA AC / 5mA DC
750mcd
19700350
red
24V AC/DC
8mA AC / 16mA DC
1500mcd
19700355
green
24V AC/DC
7mA AC / 14mA DC
1200mcd
19700352
yellow
24V AC/DC
8mA AC / 16mA DC
1000mcd
19700357
blue
24V AC/DC
7mA AC / 14mA DC
350mcd
1970035W
white
24V AC/DC
2,5mA AC / 5mA DC
750mcd
Schwarzverchromter Metallreflektor /
Black chrome bezel
19701250
red
12V AC/DC
8mA AC / 16mA DC
1500mcd
19701255
green
12V AC/DC
7mA AC / 14mA DC
1200mcd
19701252
yellow
12V AC/DC
8mA AC / 16mA DC
1000mcd
19701257
blue
12V AC/DC
7mA AC / 14mA DC
350mcd
1970125W
white
12V AC/DC
2,5mA AC / 5mA DC
750mcd
19701350
red
24V AC/DC
8mA AC / 16mA DC
1500mcd
19701355
green
24V AC/DC
7mA AC / 14mA DC
1200mcd
19701352
yellow
24V AC/DC
8mA AC / 16mA DC
1000mcd
19701357
blue
24V AC/DC
7mA AC / 14mA DC
350mcd
1970135W
white
24V AC/DC
2,5mA AC / 5mA DC
750mcd
Mattverchromter Metallreflektor /
Matt chrome bezel
19702250
red
12V AC/DC
8mA AC / 16mA DC
1500mcd
19702255
green
12V AC/DC
7mA AC / 14mA DC
1200mcd
19702252
yellow
12V AC/DC
8mA AC / 16mA DC
1000mcd
19702257
blue
12V AC/DC
7mA AC / 14mA DC
350mcd
1970225W
white
12V AC/DC
2,5mA AC / 5mA DC
750mcd
19702350
red
24V AC/DC
8mA AC / 16mA DC
1500mcd
19702355
green
24V AC/DC
7mA AC / 14mA DC
1200mcd
19702352
yellow
24V AC/DC
8mA AC / 16mA DC
1000mcd
19702357
blue
24V AC/DC
7mA AC / 14mA DC
350mcd
1970235W
white
24V AC/DC
2,5mA AC / 5mA DC
750mcd
Lichtstärkedaten der verwendeten LED bei DC-Betrieb /
Luminous intensity data of the LED on direct voltage
Maximale Frontplattenstärke 11mm /
Maximum panel thickness 11mm
Andere Spannungen auf Anfrage /
Other voltages on request
9
41
±
2
SW 22
5,5
ø 22
M 19 x 1
2,8 x 0,8
LED Signalleuchten für den Einbaudurchmesser von 19mm (+0,4mm) sind mit hellen, ver-
schiedenfarbigen, diffusen 10mm LEDs bzw. Linsen bestückt.
Zur Auswahl stehen drei Linsenformen:
runde Linse
flache Linse
konische Linse
Sie sind mit hochglanzverchromten, schwarzverchromten oder mattverchromten Messing-
reflektoren lieferbar. Der Anschluss erfolgt in der Regel über Flachstecker 2,8 x 0,8mm. Die
entsprechenden Flachsteckhülsen finden Sie auf der Zubehör-Seite. Die Montage der LED
Signalleuchten erfolgt mittels der mitgelieferten Sprengringe und Muttern.
Messingflachstecker = Anode (+)
verzinnter Flachstecker = Kathode (-)
LED panel mount indicators for a 19mm (+0.4mm) mounting hole are manufactured with high
brightness coloured diffused 10mm LEDs or lenses.
These indicators can be delivered with three different lens shapes:
round lens
flat lens
conical lens
These LEDs or lenses are fitted in high quality satin chrome, black chrome or matt chrome
metal bezels, supplied with fixing nut and washer. Connection is usually by faston tab ter-
minals 2.8 x 0.8mm. Suitable crimp connectors can be found on the page for accessories.
Brass terminals = anode (+)
Tinned terminals = cathode (-)
